8 szt. CD74HC4067 High Speed CMOS 16-kanałowy analizator cyfrowy multiplekser analogowy/cyfrowy 2 V-6 V

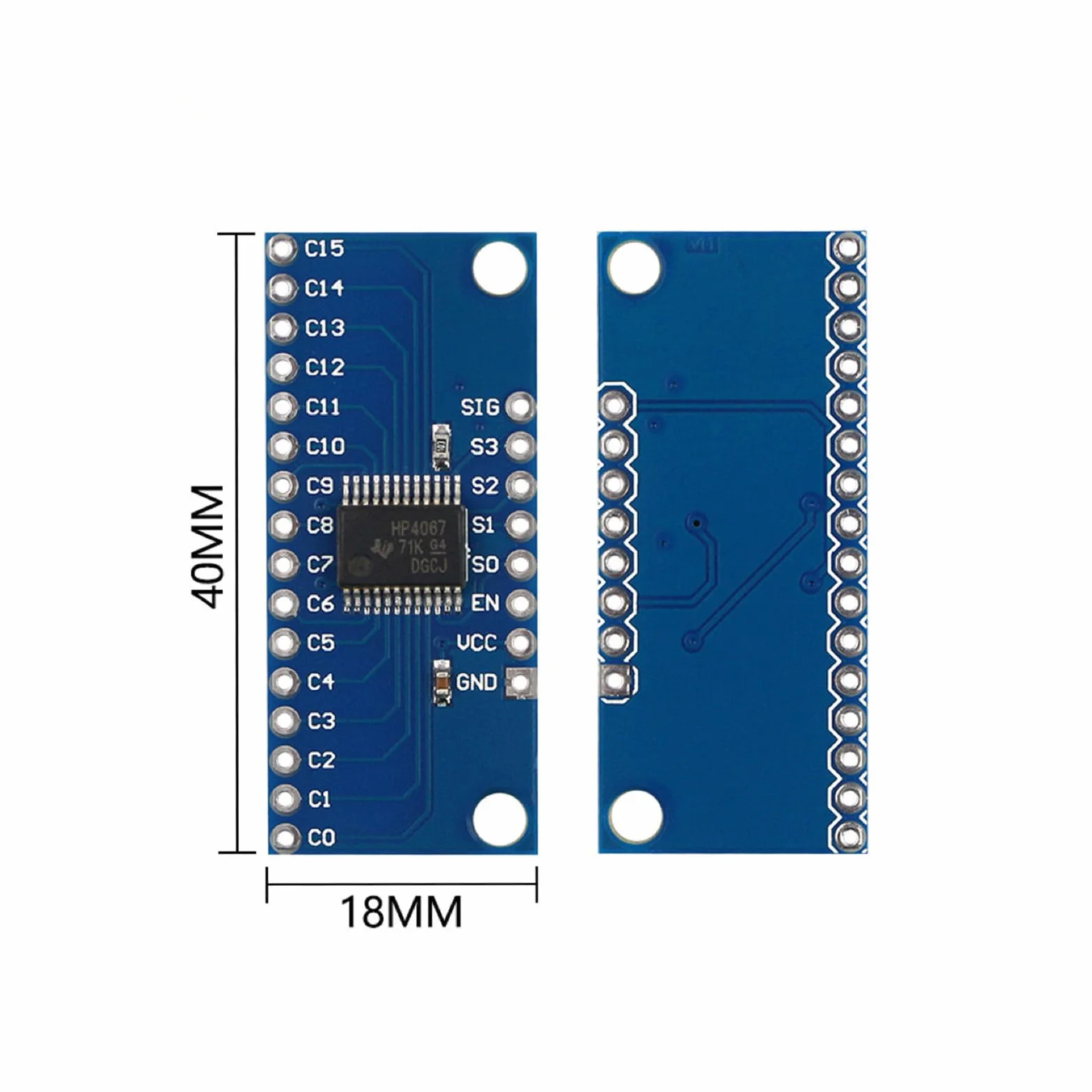

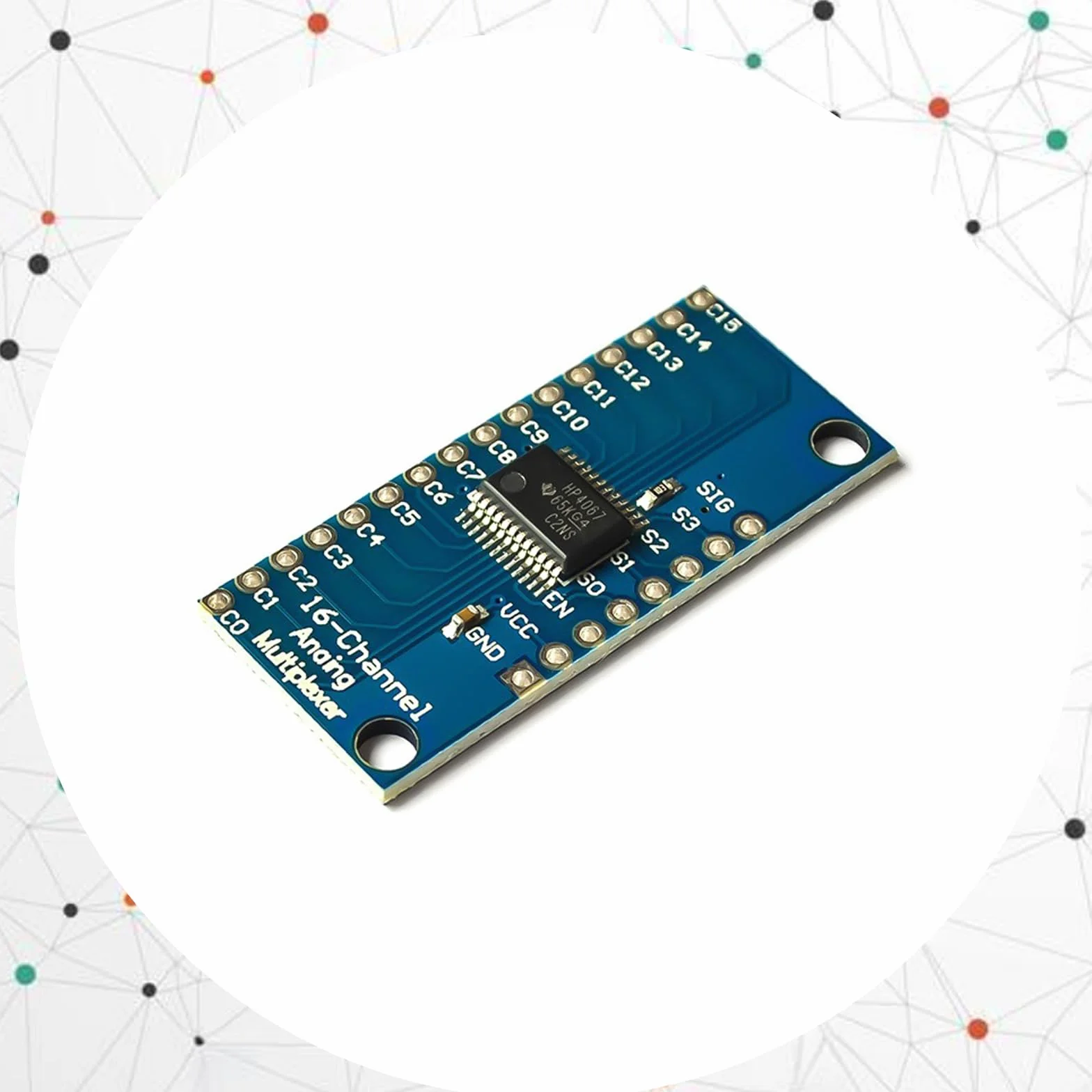

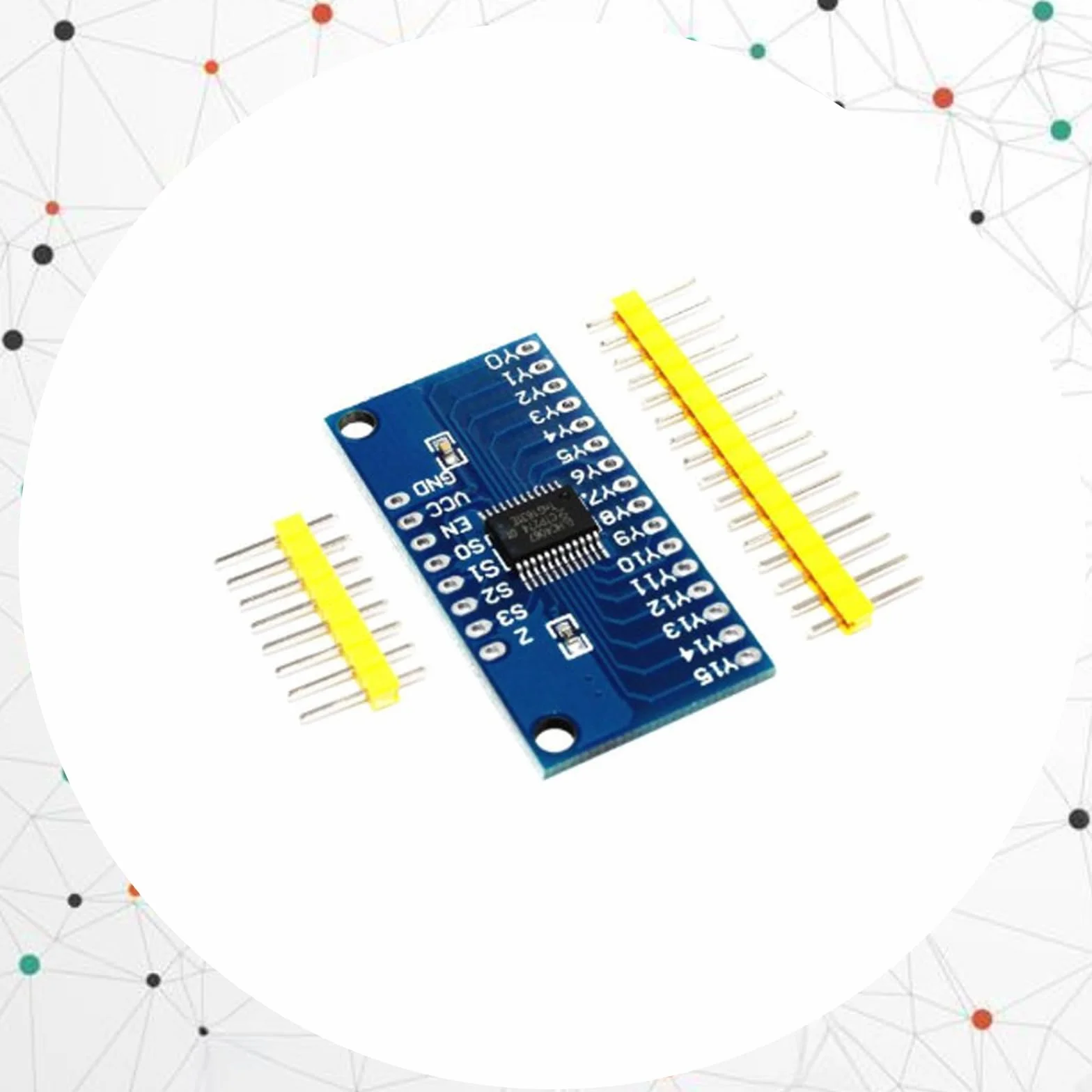

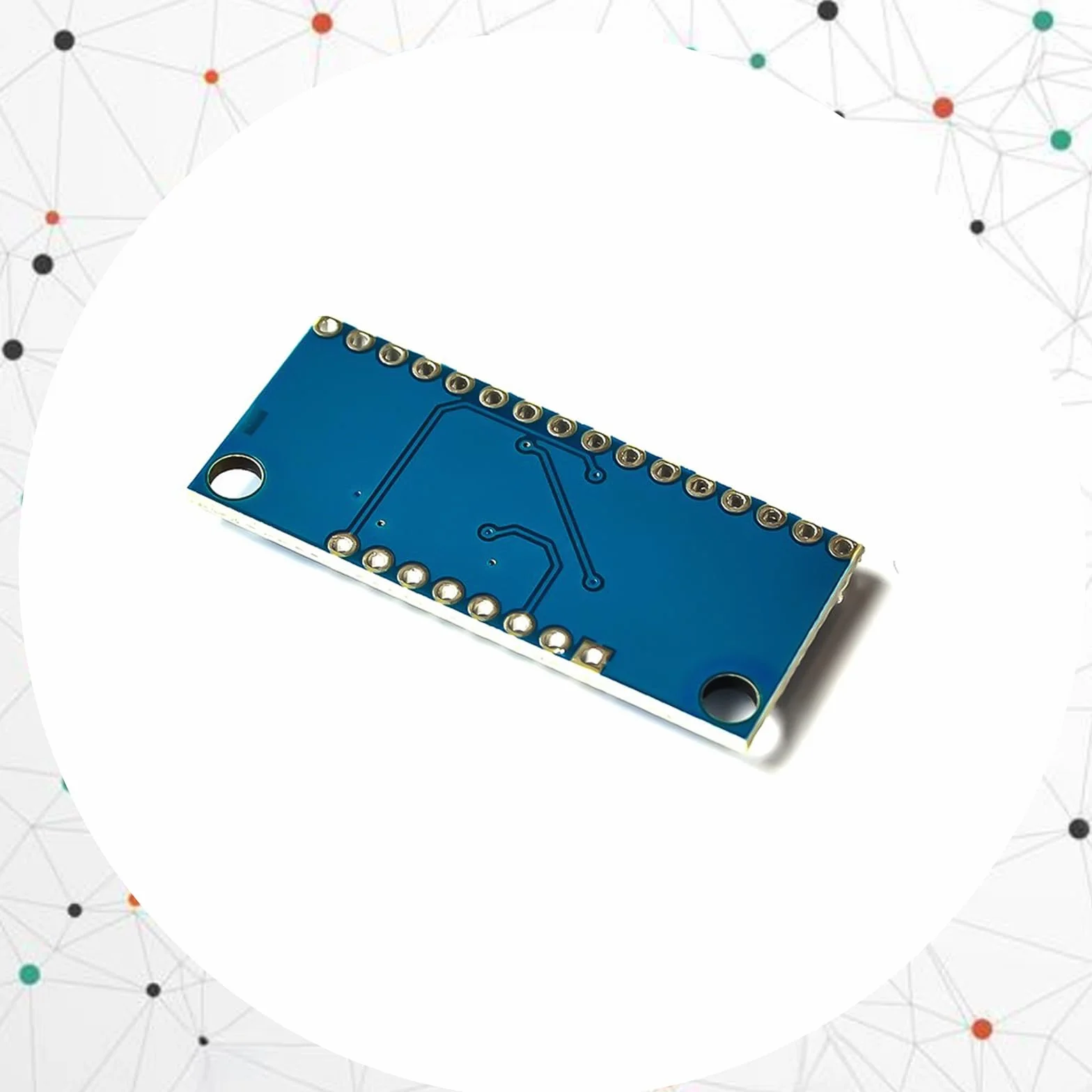

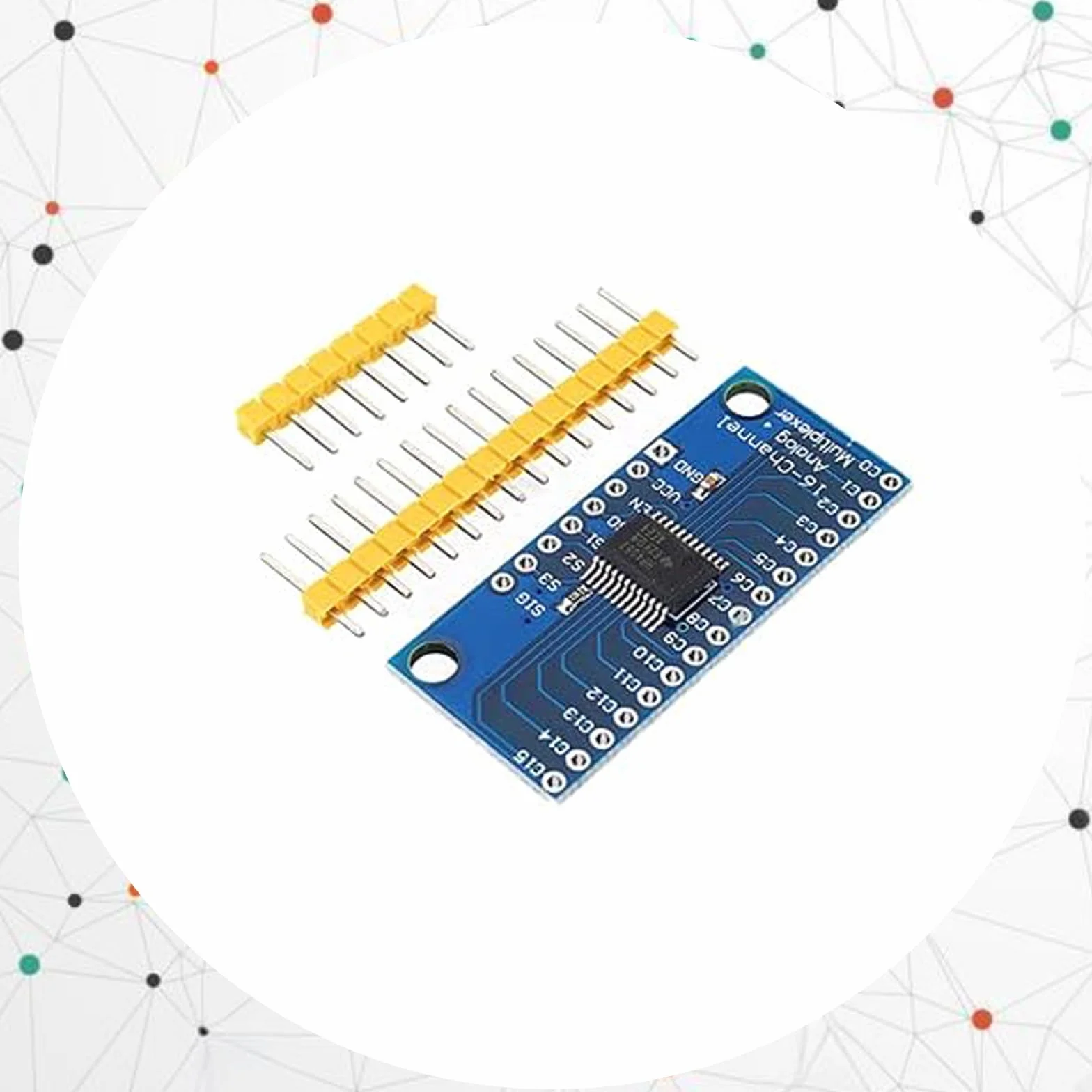

- ※:Jest to deska breakout do bardzo poręcznego 16-kanałowego analogowego/cyfrowego multipleksera CD74HC4067
- ※:Ten chip jest jak przełącznik obrotowy. Wewnętrznie kieruje wspólny pin (COM w schemacie połączeń, SIG na płytce) do jednego z 16-kanałowych pinów (CHANxx)
- ※: Działa zarówno z sygnałami cyfrowymi, jak i analogowymi (napięcie nie może być wyższe niż VCC), a złącza działają w obu kierunkach. Aby nim sterować, podłącz cztery cyfrowe wyjścia do pinów wyboru adresu chipa (S0-S3) i wyślij mu adres binarny żądanego kanału.
- ※:Użyj analogowego 16-kanałowego przełącznika sygnału CD74HC4067; wejście sygnału analogowego: C0-C15 16 kanałów.
- ※: Przełączniki wewnętrzne są dwukierunkowe, wspierają napięcie między masą a VCC, mają niski opór "wł./wył." i w celu uniknięcia przesłuchów, należy przeprowadzić wyłączenie "Break-before-Make". Płyta wyłamuje również pin "Enable" chipa, który po podniesieniu całkowicie oddziela wspólny pin
